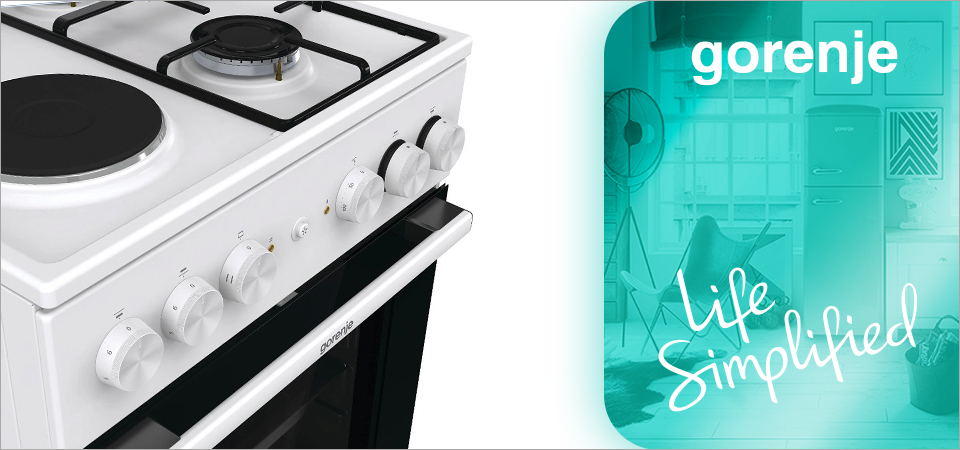

Как подключить плиту Gorenje?

Плита Gorenje для дома – это базовый инструмент для приготовления еды, часть уюта, привычного образа жизни и безопасности при правильной установке и отключении. Бренд производит газовые, индукционные, электрические и комбинированные приборы, позволяющие готовить быстро, с высокой точностью температур и в удобных режимах. Каждый тип требует отдельного подхода при установке и подключении.

Как подключить?

Подключение свежеприобретённого прибора – это важный этап, от которого зависят безопасность, корректная работа и долговечность техники. В общих чертах процесс выглядит так:

монтажные мероприятия (достаточная площадка, желательно под вентиляционным отверстием в общедомовой системе, ровный пол, соблюдение технологических вентиляционных зазоров, указанных в инструкции);
для газовых, подключение к магистральному топливу или к баллону со сжиженным газом и электричеству, так как в новых устройствах есть электроподжиг, освещение духовки и в некоторых моделях – конвектор;
для электрических Hi-Light и индукционных моделей к электроэнергии;
проверка качества работ.

Если мощность большая (более 3 кВт на конфорку), лучше использовать прямое подключение через клеммы от выделенной линии с отдельным автоматом, а не обычную бытовую розетку. Для высокомощной техники желательна отдельная линия с УЗО, чтобы питание быстро отключалось при любом сбое.

Как подключить провод?

Вначале нужно узнать, какая сеть используется в доме: однофазная (220 В) – чаще всего встречается в квартирах, или трёхфазная (380 В) в частных домах или новых ЖК. Требуется медный силовой кабель достаточного сечения. Его длина не должна превышать 12 м. Если расстояние до щитка больше, используется проводка повышенного сечения. В электрощите устанавливается отдельный автомат (обычно 32-40 А) и УЗО/дифавтомат для защиты. Это устройство обеспечивает безопасность человека, предотвращая поражение электричеством. В случае, если ток начинает уходить на корпус оборудования или утекать в землю, система автоматически и без задержки отключает питание, исключая риск травмы или аварии. Для прокладки проводов штробят стены. По ПУЭ (Правила устройства электроустановок), проводка внутри стены считается безопасной, если соблюдены нужные размеры. Глубина и ширина углублений зависят от сечения провода и количества жил. Кабель в штробе меньше подвержен случайному порезу, удару или огню. Можно зафиксировать его в защитной гофре или трубке для дополнительной изоляции. После укладки кабеля штробы зашпаклёвывают или закрывают декоративной панелью. Это позволяет нанести плитку, покраску или обои без оголённых проводов. Скрытая проводка эстетична, не портит интерьер и защищает кабель от механических повреждений. При подсоединении используются механические зажимы – клеммы. Скрутка не допускается.

Установка:

Клеммная колодка располагается на задней панели корпуса. Она закрыта крышкой, которую нужно аккуратно снять.
На однофазное подключение ставятся перемычки между клеммами L1, L2 и L3 (фаза), а также N1 и N2 (ноль). На трёхфазное перемычки убираются, и каждая фаза подключается к своей клемме.
Соединение. Коричневый (или чёрный) провод – фаза (L). Синий провод – ноль (N). Жёлто-зелёный – земля (PE). При трёхфазной сети дополнительно используются чёрные/серые провода для L2 и L3.
Фиксация. Провода закрепляются винтовыми зажимами. Не допускается люфт или плохой контакт, что чревато нагревом и оплавлением.
Колодка закрывается крышкой для изоляции.

Проверка качества работ

Качество выполненных работ обязательно проверяют. Для этого нужно поднять вверх автомат в щитке. Начинать пользоваться прибором рекомендуется только после правильного подключения и заземления, переходя с минимальной мощности на максимальную. При признаках повреждения кабеля или ослабленных клемм сразу прекращайте работу. Для газовой части включение производится только после проверки герметичности шланга и перекрытия газа, зажигание – строго по инструкции. По правилам ПУЭ и нормам безопасности, подключение электроплиты должен выполнять квалифицированный электрик. Самостоятельное сделать это возможно, но при ошибке можно повредить технику или вызвать пожар.

Подключение к розетке

Большинство современных устройств фирмы не имеют вилки, а подключаются напрямую через клеммную колодку. Некоторые компактные модели небольшой мощности могут идти с вилкой и кабелем для подсоединения к обычной розетке. Розетка к стандартным современным устройствам должна быть трёхконтактной с заземлением (PE). Номинал тока не менее 16-32 А, в зависимости от мощности. В старых домах или при старой проводке заземление может отсутствовать. Если заземления нет или оно неисправно, пользоваться розеткой опасно.

Установка розетки:

Выключите автомат в щитке, который будет питать розетку.
Подготовьте провода с сечением, соответствующем мощности техники.
Подключите вилку к кабелю (если она предусмотрена). Вилки с клеммами закрепляются винтами, контакт должен быть плотным.
Вставьте вилку в электрический разъём. Убедитесь, что она полностью вставлена и не болтается.
Включите автомат в щитке. Проверьте минимальный нагрев конфорок и духовки.
Подайте питание на прибор с минимальным нагревом конфорок и духовки.

Удлинителем пользоваться нельзя. Проверка заземления обязательна — любая ошибка может привести к поражению током.

Проверка заземления

Определить наличие заземления в розетке можно несколькими способами. Установите мультиметр в режим измерения переменного напряжения (AC). Подключите один щуп к фазе (L), второй к предполагаемому заземлению (PE). Напряжение должно быть примерно 220-230 В. Если напряжение есть, всё в порядке, но лучше дополнительно проверить сопротивление заземления. Индикаторная отвёртка – распространённый инструмент и есть почти у каждого. Вставьте индикатор в клемму земли розетки, если индикатор горит, значит контакт с землёй есть. Это поверхностная проверка, она не заменяет измерение мультиметром. Использование специализированного тестера розеток. Простой тестер показывает наличие фазы, ноля и земли.

Как подключить индукционную версию?

Индукционная — это тип электрической плиты, в которой нагрев посуды происходит благодаря электромагнитной индукции. Состоит из индукционной стеклокерамической варочной поверхности и электрической духовки. Устройство быстро и эффективно готовит, обладает дополнительным функционалом для комфортного пользования.

Почему для прибора нужна отдельная линия?

Индукционные могут потреблять от 7 до 11 кВт при одновременной работе всех конфорок и духовки. Это значительно выше, чем у стандартных электроплит. Обычная розетка на 16 А или старая проводка не рассчитаны на такую нагрузку. Пользование обычной бытовой розеткой может привести к перегреву проводки, срабатыванию автомата, повреждению кабеля или пожару. Для индукционной нужна выделенная линия с проводом соответствующего сечения (3х6кв. мм или 5х2,5 кв. мм для трёхфазной сети). Требуется отдельный автомат и УЗО. Для безопасности ставят автомат с номиналом 32-40 А. УЗО защищает от утечек тока и поражения пользователя электричеством. Индукционные зоны нагрева чувствительны к напряжению и качеству подключения. Любые колебания сети или слабый контакт в клеммах могут вызвать ошибки на дисплее или отключение конфорок. В частных домах или новых квартирах могут использовать трёхфазную сеть. Каждая фаза подключается к отдельной клемме устройства, что распределяет нагрузку и повышает стабильность.

Алгоритм работ:

Определить тип сети: однофазная 220 В или трёхфазная 380 В.
Выбрать кабель под соответствующую нагрузку.
Обеспечить наличие заземления и УЗО на 30 мА.
Использовать трёхжильный или пятижильный кабель в зависимости от сети. Проверить изоляцию и целостность жил. При трёхфазной сети каждая фаза и ноль подключаются к отдельной клемме, земля – к клемме PE.
Снять защитную крышку клеммной колодки на задней панели.
Подключить провода строго по цветам. Коричневый / чёрный к фазе L, синий к ноль N, жёлто-зелёный к земле PE. Дополнительные фазы (при трёхфазной сети) – L2, L3
Плотно зафиксировать винтами.
Проверка безопасности. Включить автомат в щитке. Проверить каждую конфорку на минимальной мощности.
Убедиться, что клеммы и кабель не нагреваются.
Проверить работу духовки, таймера, сенсоров и автоматических функций.
Закрыть крышку клеммной колодки.
Убедиться, что техника подключена на отдельную линию без удлинителей.
Проверить индикаторы заземления и отсутствие срабатывания УЗО.
Соблюдение всех шагов обеспечивает безопасность, стабильную работу и долговечность.

Как подключить электрическую плиту?

Полностью электрические устройства состоят из стеклокерамического верха с конфорками Hi-Light и духового шкафа. Они менее мощные, чем индукционные (стандартные от 3 до 7 кВт). Способ подключения зависит от мощности прибора. Если у него есть провод с вилкой, предусматривается включение в розетку с обязательным заземлением. Для высокомощных подключение производят через клеммную колодку. Подключение к розетке (если применимо). Вставить вилку в трёхконтактную розетку с заземлением. Проверить, чтобы линия была отдельной, без удлинителей.

Подключение к клеммной колодке:

снять защитную крышку на задней панели;
подключить провода по цветам;
плотно закрепить винтами, убедиться, что провод не люфтит;
закрыть крышку клеммной колодки.

Для проверки включите соответствующий автомат, проверьте каждую конфорку на минимальной мощности, работу духовки, таймера и сенсорных функций, убедитесь, что кабель и клеммы не нагреваются, УЗО не срабатывает. Подключение должно выполняться квалифицированным электриком, особенно если это мощная техника без вилки. Неправильные действия могут вызвать короткое замыкание, перегрев кабеля или пожар. Если пользователь сам подключил мощный электрический прибор – стоит вызвать специалиста для проверки правильности подключения.

Как подключить газ-систему?

Подключение газовой требует не меньшего внимания, чем электрической, но здесь действуют уже другие правила безопасности и законодательства. По закону (в России и большинстве стран СНГ) владелец не имеет права самостоятельно подключать – этим должны заниматься только сертифицированные газовые службы или лицензированные специалисты. Причина проста: утечка газа приводит к риску взрыва, пожара, отравления. Подключение проводят в несколько этапов: подготовка места, подключение к газопроводу (выполняет специалист), проверка герметичности, подключение к розетке и запуск.

Подготовка места. Освободить место для установки, проверить, чтобы газовый кран (запорный вентиль) располагался за корпусом, отверстие вытяжной системы в стене было вверху над плитой или недалеко. Подготовить ровную поверхность, чтобы техника не шаталась. Установить устройство с технологическими зазорами для газовой арматуры.

Подключение к газопроводу:

Гибкий шланг (металлический сильфонный или резиновый, с сертификатом) соединить с техникой через специальный штуцер.
На соединение намотат ФУМ-ленту или пасту-герметик, чтобы исключить утечку.
Все резьбовые соединения тщательно подтянуть.
Подключить шланг к газовому крану в квартире.

Проверка герметичности. Открыть газовый вентиль. Соединения обмазать мыльным раствором. Появились пузырьки – утечка – переделать. Профессионалами используется переносный газоанализатор метана/пропана. Он чувствителен даже к очень маленьким утечкам (менее 1%). Проверять соединение огнём (спичкой, зажигалкой) – категорически нельзя! Это риск взрыва.

Подключение к электросети. Техника подключается в розетку с заземлением (обычно 220 В). Проверяется работа подсветки, вентилятора, поджига или электрической духовки в комбинированных моделях.

Первый запуск. Включить одну конфорку и проверить, что газ загорается без задержек, а пламя равномерное, синее, без копоти. Включить духовку. Если все в порядке, плита готова к работе.
